DFS系列

1. DFS系列斜齿轮蜗轮减速机概述

1.1 特 点：斜齿轮与蜗轮组合，垂直输出，结构紧凑.速比大。

1.2 安装型式：底座式，法兰式，小法兰式，扭力臂式安装。

   输出方式：实心轴，空心轴，胀紧盘空心轴，渐开线花键空心轴输出。

   输入方式：直联电机，轴输入和联接法兰输入。

1.3 减速比：23.8～389，DFS／DFR组合可达26688。

1.4 平均效率：速比23.8-67.8,77％．速比73.7-389 62％．DFS／DFR组合57％

1.5 蜗杆旋向：左旋。

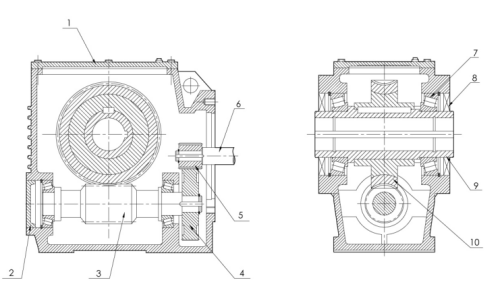

2. DFS系列斜齿轮蜗轮减速机结构图

1．箱体              6．输入轴（或电机轴）

2．封盖               7．轴承

3．蜗杆               8．油封

4．一级大齿轮           9．空心输出轴

5．一级小齿轮           10．蜗轮
